Описание конструкции

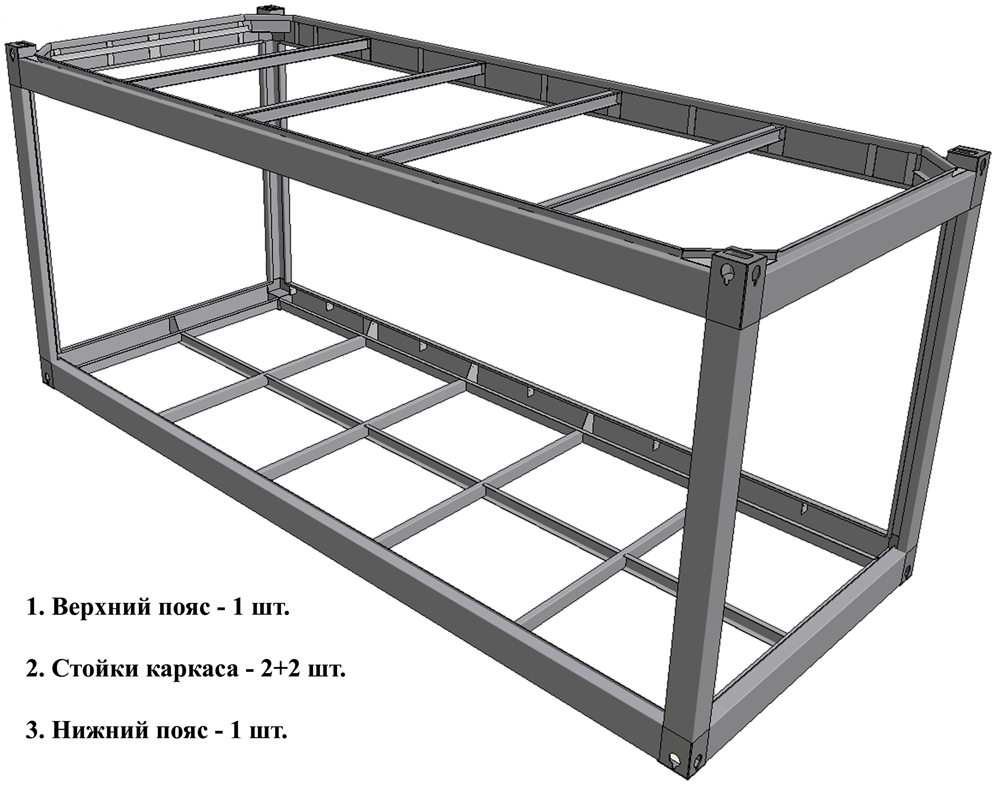

Конструкция металлического каркаса модуля имеет высокую прочность, которая необходима при погрузке, монтаже, сборке мобильного здания, передислокации на новую площадку. Стальной несущий прямоугольный каркас состоит из двух рам: нижней и верхней, четырёх угловых стоек, восьми фитингов по углам каркаса. Соединение рам со стойками и фитингами каркаса сварные. Каркас изготавливается из холодногнутых веллеров и специальных профилей толщиной 3мм, усиленных рёбрами жёсткости.

Размеры и конструкция модуля в стандартном исполнении не требуют использования спецтранс-порта. Перевозка модулей ириной до 2,5 м. осуществляется без специальных разреений, так как модуль не является крупногабаритным грузом. Надёжность крепления модулей на авто-транспорте обеспечивается через фитинги. Стандартный модуль имеет внение габариты 2438 х 6058 х 2790 мм (ирина х длина х высота). Габариты полезного пространства 2220 х 5820 х 2310 мм. Вес стандартного модуля составляет –2700 кг.

Стены модуля выполнены из «сэндвич»-панелей. Производятся панели на линии «Hilleng», обеспечивающей высокое и стабильное качество. «Сэндвич»-панель изготовлена из негорючего минераловатного утеплителя и стали толщ. 0,55 мм, оцинкованной и окраенной пороковой окраской в заводских условиях. Панель может иметь как гладкую так и профилированную поверхность любого цвета по RAL. Толщина стен варьируется от 50 до 250 мм в зависимости от климатического района (до -50 град. С). Стены из «сэндвич»-панелей позволяют обеспечить высокие тепло – и звукоизолирующие свойства, огнестойкость и антикоррозийность. Возможна отделка стен пластиковыми панелями, панелями МДВ, гипсокартоном с оклейкой обоями и пр.

Пол модуля имеет многослойную структуру, состоящую из грунтованного металлического листа толщ.1 мм, 2-х слоев пароизоляции, слоя утеплителя «Урса» толщ. 150 мм, влагостойкой фанеры толщ. 20мм (в помещениях с фининой отделкой керамической плиткой –плита ЦСП толщ. 24 мм) и напольных покрытий – линолеум (по желанию заказчика коммерческий) керамическая плитка, ламинат, паркетная доска.

Кровля и потолок модуля имеет многослойную структуру, состоящую из стального оцинкованного листа, 2-х слоев пароизоляции, слоя утеплителя (150 мм), деревянной обреетки и потолка, выполненного из декоративных ПВХ панелей. Возможно исполнение с подвесными потолками различного типа.

Окна: ПВХ различных исполнений с пластиковыми наличниками, с защитными жалюзи.

Двери:

• входные
• металлические утеплённые с пороковой окраской
• межкомнатные
• финские «Alavus».

Особенности конструкции

• Полная заводская готовность
• Быстрота монтажа и запуска в эксплуатацию
• Мобильность, единый транспортный габарит
• На порядки меньая стоимость в сравнении с капитальным строительством
• Применимость на объектах и территориях, где строительство обычных зданий недопустимо или невозможно
• Возможность многократного использования на новых объектах, вследствие универсальности конструкции и простоты демонтажа и транспортировки
• Возможность исполнения мобильных зданий любых планировок и целеназначений
• Устойчивость мобильных зданий ко всевозможным погодным условиям, долговечность, морозостойкость, сейсмостойкость

Преимущества перед аналогами

• Прочность, жёсткость
• Герметичность конструкции
• Морозостойкость
• Сэндвич-панели
  • Многослойные полы, потолки
  • Минеральная вата
  • Пластиковые стеклопакеты
• Внутреннее оснащение
• Сервис
• Сертификация

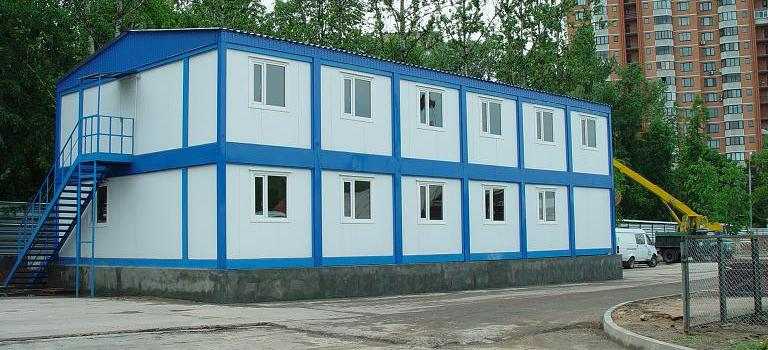

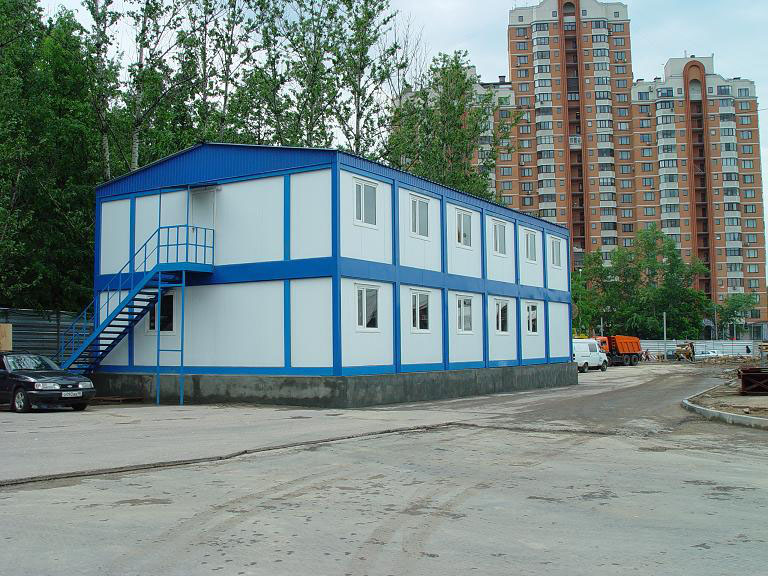

Административно-бытовые здания:

• Офисные центры
• Гостиничные комплексы
• Столовые колы,
• ДОУ
• Посты охраны
• Медпункты

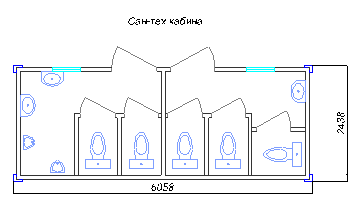

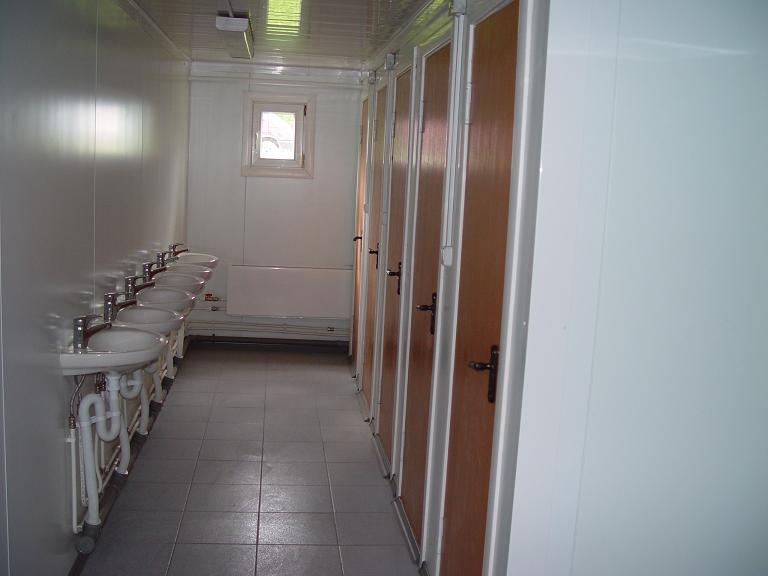

• Туалеты, дуевые

Площади торгового назначения:

• Магазины
• Торговые павильоны
• АЗС
• Кафе, рестораны
• Склады

Здания производственные:

• Мастерские
• Склады
• Пищевые производства
• Мобильные котельные установки

Здания специального назначения:

• Лабораторные комплексы
• Диспетчерские и командные пункты
• Электрощитовые
• Аппаратные и др.

Жилые здания:

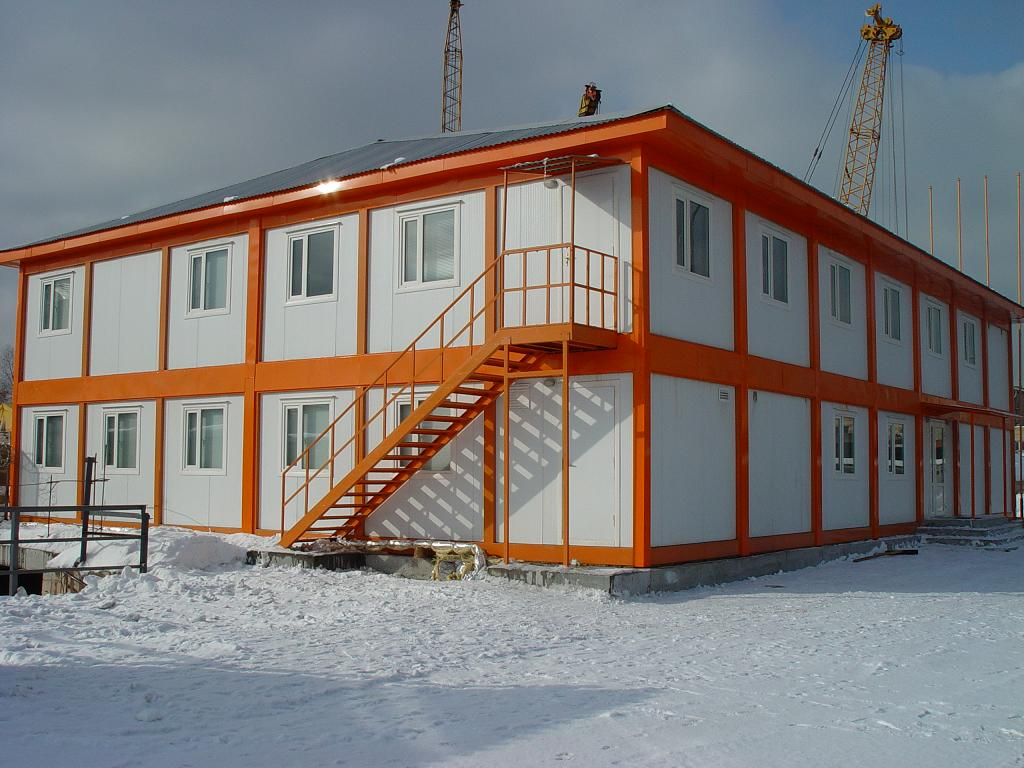

• Общежития одно- и двухэтажные
• Одноквартирные и многоквартирные дома

Сопровождение заказа

• Определение назначения здания

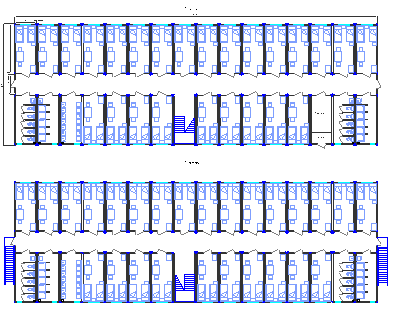

• Согласование планировки, комплектности
• Подписание договора, графика оплаты и поставки
• Производство
• Отгрузка (параллельно)
• Монтаж на объекте (параллельно)
• Сдача объекта
• Демонтаж мобильных зданий при необходимости передислокации на другой объект

Порядок формирования цены*.
Условия оплаты.

• Цена базового модуля «Универсал» = 200 000 руб.
• Цена блока без тамбура = 181 169 руб.
• Цена сантехнического блока = 300 865 руб.
• Кровля из расчета на 1 кв. м = 2 000 р.
• Монтаж мобильных зданий = 10%-15% от стоимости изготовления
• Стоимость доставки продукции на объект заказчика зависит от удаленности объекта
• Дополнительно (рассчитывается индивидуально):
  • –доп. комплектация
  • –доставка негабаритных модулей
• Условия оплаты:
  –70% - предоплата
  • –20% - в день первой отгрузки
  • –10% - по мере полной готовности заказа

Комплектация базового блока

Несущий каркас:
прямоугольный высокопрочный каркас из металлических профилей, грунтованный и окраенный синей эмалью

Пол:
нижний слой - профнастил
С8 средний слой - утеплитель «URSA» толщ. 150 мм
пароизоляция - пленка полиэтиленовая
верхний слой - фанера влагостойкая
отделка - линолеум
плинтус - пластиковый

Потолок:
верхний слой - лист оцинкованный 0,55 мм;
средний слой - утеплитель «URSA» толщ. 150 мм;
нижний слой - панели ПВХ (цвет – белый).

Стены:
Наружная отделка: панели типа «Сэндвич» RAL 9003 толщина 80 мм

Внутренняя отделка:
«Сэндвич»-панель - гладкая

Окна:
ПВХ 900 х1160 мм
наличник - пластиковый

Двери:
входная - металлическая
межкомнатная - Alavus

Отопление:
электроконвектор 1,5 кВт

Электрика:
светильники люминесцентные
светильник ПСХ
розетки
выключатели
электрощит

Огнетушитель

Дополнительная комплектация

По желанию заказчика осуществим комплектацию мобильного здания «под ключ», включая:

• Мебель
• Текстильные изделия
• Электроприборы, бытовая техника
• Сплит-системы
• Пожарные сигнализации
• Витражи, винтовые лестницы
• Водяное отопление
• Любое напольное покрытие (ламинат, паркет и пр.)
• Подвесные потолки
• Отделку помещения МДФ панелями
• И так далее

В зависимости от целеназначения здания возможны изменения в стандартной конструкции относительно:

• Толщины стен (разработан ряд реений для северных регионов РФ)
• Цветовых реений стен, каркаса, кровли здания
• Расположения и размеров окон и дверей
• Высоты потолков
