Установка лежачих полицейских. Установка ИДН.

В то время как дороги и без того сложно назвать ровными, уже не первый год практикуется установка ИДН (лежачих полицейских) , которые монтируются с целью обеспечения безопасности всех участников дорожного движения от пешеходов до легковых автомобилей. Установить лежачего полицейского (именно так в народе прозвали ИДН) сегодня может любой добропорядочный гражданин. Однако зачастую инициатива наказуема. Тем более если не знать тонкости того или иного вопроса. С первого января 2008 года были введены определенные стандарты, касающиеся ИДН.
Представим общие выводы, которые можно сделать на основании лежачий полицейский ГОСТ  Р 52605-2006 «Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения». Наша компания ООО "Росзнакпроект" предостовляет услуги по доставке и установки ИДН. Согласно всем требованиям и нормам!

Установка лежачих полицейских

Наименование услуги Ед. изм. Цена, руб.
Установка ИДН 500 (средний элемент) Шт 600
Установка ИДН 500 (концевой элемент) Шт 400
Установка ИДН 900 (средний элемент) Шт 1200
Установка ИДН 900 (концевой элемент) Шт 400
Выезд рабочей бригады за выезд 2000
Цены указаны с учётом НДС

  При установке и монтаже ИДН необходимо помнить о безопасности ее эксплуатации. Высота данного оборудования не должна превышать 7 сантиметров, а ширина занимать всю проезжую часть. Допустимый отступ от тротуара – не более 20 сантиметров. Участки дорог, где установлены ИДН следует обеспечить соответствующей разметкой и дорожными знакам.
Перед ИДН на ближней границе устанавливают дорожные знаки 1.17 "Искусственная неровность" и 5.20 "Искусственная неровность".
Предупреждение водителей о нескольких последовательно расположенных искусственных неровностях обеспечивается применением таблички 8.2.1 "Зона действия", установленной совместно с предупреждающим дорожным знаком 1.17 "Искусственная неровность".
Если на участке дороги выбраны размеры ИДН для максимально допустимой скорости движения, отличающейся от скорости движения на предшествующем участке дороги на 20 км/ч и более, применяют ступенчатое ограничение скорости с последовательной установкой знаков 3.24 "Ограничение максимальной скорости" в соответствии с требованиями ГОСТ Р 52289.
Также должна быть предусмотрена возможность искусственного ночного освещения, а для сборно-разборных ИДН обязательно использование светоотражающего и светящегося в темноте покрытия.



Правила применения искусственных неровностей и установка ИДН

1 ИН устраивают на дорогах с асфальтобетонными и цементобетонными покрытиями на участках с искусственным освещением.

2 ИН устраивают на основе анализа причин аварийности на конкретных участках дорог с учетом состава и интенсивности движения и дорожных условий

ИН устраивают:

- перед детскими и юношескими учебно-воспитательными учреждениями, детскими площадками, местами массового отдыха, стадионами, вокзалами, магазинами и другими объектами массовой концентрации пешеходов, на транспортно-пешеходных и пешеходно-транспортных магистральных улицах районного значения, на дорогах и улицах местного значения, на парковых дорогах и проездах [СНиП 2.001-89];

- перед опасными участками дорог, на которых введено ограничение скорости движения до 40 км/ч и менее, установленное дорожным знаком 3.24 «Ограничение максимальной скорости» или 5.3.1 «Зона с ограничением максимальной скорости»;

- перед въездом на территорию, обозначенную знаком 5.21 «Жилая зона»;

- перед нерегулируемыми перекрестками с необеспеченной видимостью транспортных средств, приближающихся по пересекаемой дороге, на расстоянии от 30 до 50 м до дорожного знака 2.5 «Движение без остановки запрещено»;

- от 10 до 15 м до начала участков дорог, являющихся участками концентрации дорожно-транспортных происшествий;

- от 10 до 15 м до наземных нерегулируемых пешеходных переходов у детских и юношеских учебно-воспитательных учреждений, детских площадок, мест массового отдыха, стадионов, вокзалов, крупных магазинов, станций метрополитена;

- с чередованием через 50 м друг от друга в зоне действия дорожного знака 1.23 «Дети».

3 Не допускается устраивать ИН в следующих случаях:

- на дорогах федерального значения;

- на дорогах регионального значения с числом полос движения 4 и более (кроме участков, проходящих по территории городов и населенных пунктов с числом жителей более 1000 человек);

- на остановочных площадках общественного транспорта или соседних с ними полосах движения и отгонах уширений проезжей части;

- на мостах, путепроводах, эстакадах, в транспортных тоннелях и проездах под мостами;

- на расстоянии менее 100 м от железнодорожных переездов;

- на магистральных дорогах скоростного движения в городах и магистральных улицах общегородского значения непрерывного движения [СНиП 2.05.02-85];

- на подъездах к больницам, станциям скорой медицинской помощи, пожарным станциям, автобусным и троллейбусным паркам, гаражам и площадкам для стоянки автомобилей аварийных служб и другим объектам сосредоточения специальных транспортных средств;

- над смотровыми колодцами подземных коммуникаций.

4 Допускается совмещение ИН монолитной конструкции трапециевидного профиля с наземными нерегулируемыми пешеходными переходами вблизи детских и юношеских учебно-воспитательных учреждений, детских площадок на улицах местного значения в жилых кварталах городов с обеспечением прохода пешеходов по центральной горизонтальной площадке ИН шириной не менее 4 м при условии ограничения движения пешеходов по наклонному участку возвышающегося пешеходного перехода с помощью ограждений.

5 Уменьшение высоты монолитной искусственной неровности до нуля к лотку, расположенному вдоль бордюрного камня , принимают с уклоном 1:на приподнятых пешеходных переходах и 1:4 - в остальных случаях.

Допускается обеспечивать отвод воды у монолитной ИН без уменьшения ее высоты при наличии дождеприемных колодцев, сооружаемых у ИН с каждой стороны улицы (при продольном уклоне лотка менее 5 %о) или с одной (верховой) стороны улицы (при продольном уклоне лотка 3 %о и более).

ИН устраивают на участках дорог с обеспеченным нормативным расстоянием видимости поверхности дороги в соответствии с ГОСТ Р 52399 с максимальным приближением к имеющимся мачтам искусственного освещения, а в необходимых случаях и с установкой около ИН новых опор наружного освещения. Уровень освещенности проезжей части на таких участках должен быть не менее 10 лк.

8 Протяженность участка дороги с принудительным ограничением максимально допустимой скорости движения не должна превышать значений, указанных в таблице 1, а общее число ИН на таком участке дороги не должно быть более пяти.

Таблица 1

Максимально допустимая скорость движения, км/ч

Расстояние между осями ИН, м

20

От 35 до включ.

30

От до 80 включ.

40

От 80 до 125 включ.

Оборудование техническими средствами организации дорожного движения участков дорог с искусственными неровностями

1 Участки дорог, на которых устроены ИН, следует оборудовать дорожными знаками и дорожной разметкой в соответствии с ГОСТ Р 52289, ГОСТ Р 52290 и ГОСТ Р 5125

2 Перед ИН на ближней границе ее или разметки устанавливают дорожные знаки 1.1 «Искусственная неровность» и 5.20 «Искусственная неровность».

3 Предупреждение водителей о нескольких последовательно расположенных искусственных неровностях обеспечивается применением таблички 8.2.1 «Зона действия», установленной совместно с предупреждающим дорожным знаком 1.1«Искусственная неровность».

4 Если на участке дороги выбраны размеры ИН для максимально допустимой скорости движения, отличающейся от скорости движения на предшествующем участке дороги на 20 км/ч и более, применяют ступенчатое ограничение скорости с последовательной установкой знаков 3.24 «Ограничение максимальной скорости» в соответствии с требованиями ГОСТ Р 52289.

5 В случае применения различных конструкций ИН линии разметки на дорожное покрытие и на бордюрный камень наносят в соответствии с рисунком 1.

При необходимости устройства возвышающегося наземного пешеходного перехода, совмещенного с ИН, нанесение линии разметки наносят в соответствии с рисунком 2.

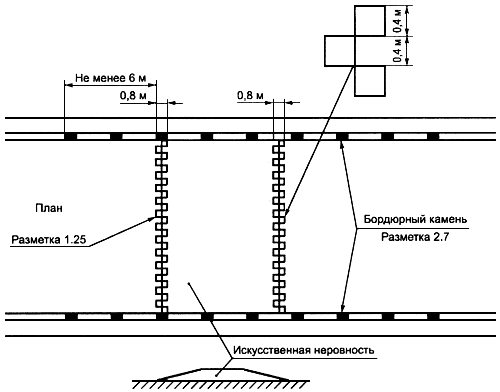

Пример нанесения разметки 1.25 и 2.при устройстве ИН

а - монолитная конструкция

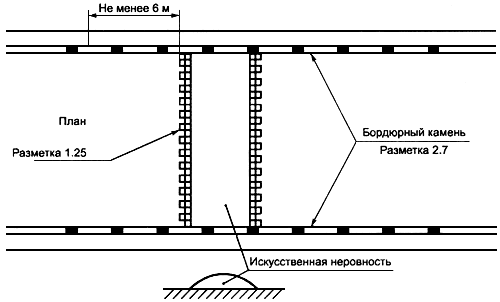

Пример нанесения разметки 1.25 и 2.при устройстве ИН

б - сборно-разборная конструкция

Рисунок 1 - Пример нанесения разметки 1.25 и 2.7 при устройстве ИН

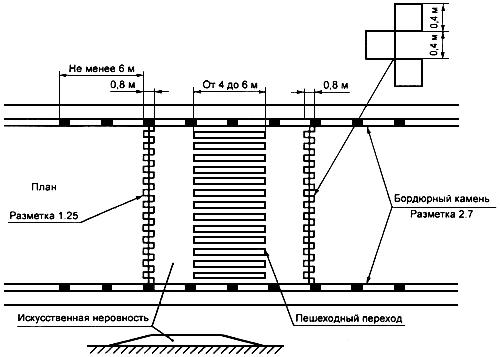

Пример нанесения разметки 1.25 и 2.в случае возвышающегося пешеходного перехода, совмещенного с ИН

Рисунок 2 - Пример нанесения разметки 1.25 и 2.7 в случае возвышающегося пешеходного перехода, совмещенного с ИН
